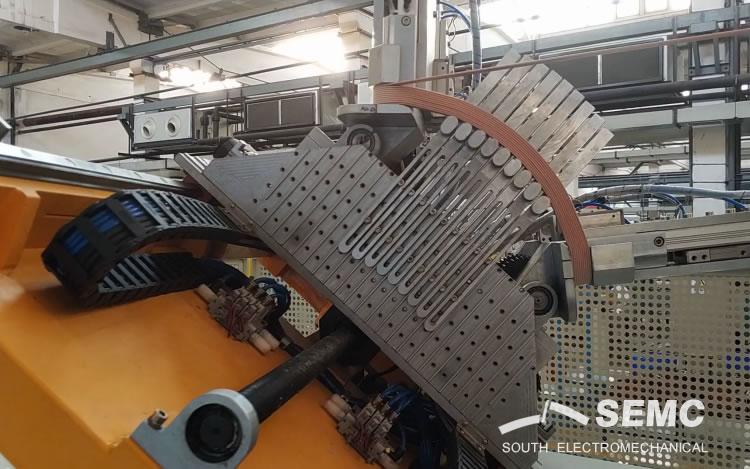

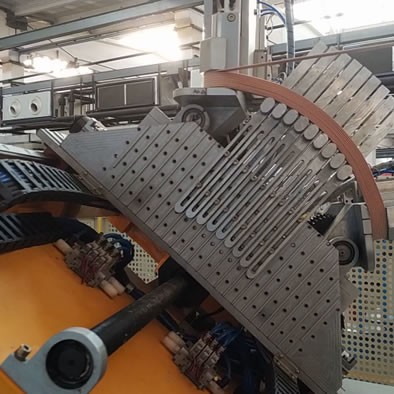

SKRX-HX-180型弧形绕线机是用于大型电机转子塔形线圈的扁成型绕制的专用设备。

主要由放线机构、理线机构、入线组合机构，可调扁绕模具组合机构，弧度转绕机构，主机旋转组合机构以及电气控制系统等几大部分组成。

一、本机特点

1. 放线采用恒张力控制，确保所绕制线圈的质量；

2. 所有线圈参数均可通过触摸屏输入、修改和保存；

3. 根据产品需要完成自动调整绕线模具尺寸、自动绕线、自动弧度转绕、四边角扁绕入线处自动压紧或松开、自动跳匝排线等动作；

4. 设备配备报警闪烁灯及蜂鸣器装置，工作过程中如出现故障。设备自动停机并报警。

二、主要技术参数

线圈长度         800～1800mm

线圈四角半径        ≥R25

线圈下侧弦长       230～500

扇形线圈夹角        15°～85°

导线厚            1.5～3.5mm

导线宽            4～9mm

最大线圈截面高度     120mm

最大线圈截面宽度     18mm
